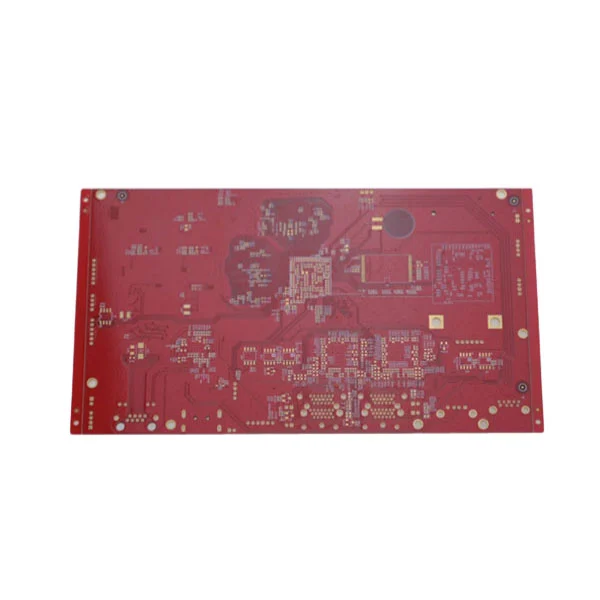

What Is a Multilayer PCB?

A Multilayer PCB— vel multilayer tabulae ambitus impressa — est tabula composita ex tribus vel pluribus stratis conductivis (plerumque aeris) ab insulating materia separatis et per laminationem connexis. Dissimiles singulae vel duplices PCBs, multilayer consilia permittunt pro densitate superiore fuso, meliori operatione, et magis implicatae nexus electricae intra vestigium compacti. Societates sicutShenzhen Fanway Technology Co., Ltdspecialize in aedificandis electronicis in telecommunicationum, medicorum machinis et aerospace sectoribus.

  • Definitio:A PCB cum >2 aeneis stratis.
  • Propositum:Suscipe complexos circuitus in spatio minimo.
  • Industria usus:Altitudo celeritas, densitas electronicarum.

Quomodo facit Multilayer PCB Opus?

Multilayer PCBs operantur positis alternis aeneis conductivis stratis et schedae insulating prepreg/fibreglass. Designatio sectionis transversalis significationibus permittit ut inter strata interna et externa per patella per foramina vel vias (PTHs) vel vias transeant. Impedimentum moderata, potentia aeroplana, et egregiae integritatis consilia, certas operationes in magnis frequentiis obtinent.

Type accumsan Descriptio
Signum Stratum Itinera et circuitus coniungit.
Potentia Plani Distribuit opes et terram; strepitum reducit.
Core Basi rigidae vires subiectae praebentes.
Prepreg Insulans tenaces, qui vincula mergunt.

Internae stratis additis viae ac velocitatis signum praebent fuso, dum exteriores conventus componentes sustinent. Diligens ACERVUS consilium, fabrica utShenzhen Fanway Technology Co., Ltdensure minimum crosstalk et bene electrical perficientur.

Cur elige Multilayer PCB?

Multilayer PCBs complura commoda praebent in simplicioribus tabulae generibus. Infra sunt rationes clavis fabrum eas praeferunt;

  • Princeps Circuit Density:Millia nexuum permittit intra minorem vestigium.
  • Improved signum Integritatis:Potestas et plana terra intermixtionem electromagneticorum minuunt (EMI).
  • Spatium Efficens:Suscipit minimization of dolor eu nisl.
  • Mechanica virtus:Multiplices religata strata altiore rigore emendant.

Quod Applications Multilayer PCBs usus?

Multilayores PCBs essentiales sunt in industriis implicatis, certas electronicas requirentes:

  • Telecommunicationes:Iter, virgas, stationes basi.
  • Medicinae machinae:Systema imaginativa, monitores portabiles.
  • Aerospace & Defensio:Fuga temperantia et armorum terunt.
  • Automotiva:ADAS systemata et modulorum infotainment.
  • Dolor Electronics:Suspendisse potenti, tabulae, wearables.

Proin utShenzhen Fanway Technology Co., Ltdaltae voluminis productionem sustinent harum partium cum impedimento moderato et tolerantia stricta necessaria ad applicationes criticas perficiendas.

How to Design an Effective Multilayer PCB?

Excogitans bene multilayer PCB requirit specialia instrumenta, fabrum peritos, et stricte adhaesionem electricam et mechanica cohibementa. Hic sunt gradus nuclei in processu designandi;

  1. Define Requisita:Magnitudinem, tabulatum comitem, et electrica spec- tates determinant.
  2. Accumsan Stack‑Up congue:Libra, signum, potestas, planis et terra.
  3. Impedimentum Imperium:Pone vestigium latum et spatiorum pro praedictio signo agendi.
  4. Scelerisque Procuratio:Propositum caloris dissipationis et collocationis componentis.
  5. DFM Recensio:Confirmare consilium adsimilat facultates fabricandi.

Design teams atShenzhen Fanway Technology Co., Ltdcollaborare cum clientibus ad convalidandum acervos et consilia incepta, ad productionem successuum et certos fines producendos.

Quid sunt vestibulum Provocationes?

Exstructio multilayri PCBs magis implicatior est quam tabulae solitariae ob altiorem praecisionem ac materiae implicationem. Typical provocationes includit:

  • Laminatio Constantia:Pressio inaequabilis delationem causare potest.
  • EXERCITATIO Subtilitas:Vias align perfecte per omnes ordines debent.
  • Electio materialis:Propriae prepregs et nuclei effectus afficiunt.
  • Qualitas Imperium:Inspectio X radius et inspectio optica automata (AOI) necessaria sunt ad defectus capiendos.

Periti artifices sicutShenzhen Fanway Technology Co., Ltdprocessus rigidus exsecutionem moderans et probatio processus ad haec pericula mitiganda, praestans alta cedit et productum constantiae.

Frequenter Interrogata

Q: Quid est "multilayer PCB" mean?
A: Multilayer PCB refertur ad tabulam impressam ambitum cum tribus vel pluribus conductivis aeneis laminis separatis ab materia insulating. Hi laminis simul laminati sunt ut unam tabulam efficiant capacem tractandi complexum signum in electronicis provectis fuso.

Q: Quomodo multilayer PCB diversus est ab iacuit PCB?
A: duplex iacuit PCB duas tantum stratas aeris (top et fundum) ad excitandas, dum multilayer PCB includit stratis internis, quae longe maiorem densitatem coniungunt, melioris effectus, et integritatis insignium auctae, aptas applicationes altae celeritatis efficiens.

Q: Cur potentia et planorum terra in multilayer PCBs momenti sunt?
A: Potestas et terra plana praebent superficiem humilem impedimentum referentiae referentiae quae electricae operationes emendant, strepitum minuunt, et imperium EMI augent. Haec plana etiam adiuvant ut potentia aequaliter componantur.

Q: Quaenam materiae typicae in multilayer PCB fabricandis adhibentur?
A: Materias braccas cupreas includunt pro stratis conductivis, prepreg (fibreglass resin-impregnatas) pro insulatione et compage, et nucleus subiecta quae sustentationem mechanicam praebent. Dilectio materiae rectae factores effectus afficit sicut stabilitatem dielectricam constantem et scelerisque.

Q: Potestne multilayer PCBs reparari?
A: Reparans multilayer PCBs difficilior est quam tabulas unius tabulae ob stratis et vias sepultis. Minores quaestiones superficiei interdum figere possunt, sed graviora vitia technicis provectis postulare possunt vel substitutionem plenam, secundum damnum.

Q: Quomodo artifices multilayorum PCBs test?
A: Manufacturers inspectionem opticam automated (AOI), volitans explorare tentationem, X‑ray imaginationem, et continuitatem electricam probationes ut singulae tabulae et nexus specificationes designationes occurrant. Shenzhen Fanway Technologia Co., Ltd sequitur accurata probatio protocolla ad certas tabulas tradendas.
