Typis Circuit Tabula (PCB)spina est paene omnium electronicarum machinarum—ex gadgetibus consumptis ad systemata industrialem adhibitum. Tabula praebet firmamentum mechanicum et connexionem electricam inter elementa electronica. In hodierno mundo electronico agitato, consilium, materia et fabricatio qualitas PCB critica sunt ad effectum, fidem, et sumptus.
Pactam, iterabilem, certam viam praebent componentibus coniungendi.
Insignem integritatem, vim distributionis, scelerisque administrationem praestant.
Cum trends, sicut miniaturizationes, 5G, AI, IoT, PCBs progressae (exempli causa, HDI, rigido-flexi) centrales fiunt ad innovationem.
Mercatus globalis PCB proiectus est ut USD ~117.53 sescenti 2032 perveniret, postulationem fortem reputans.
Cum eligendo PCB, iudicium fere inter teFR4 (rigida)etRigid-flex (hybrid rigidi + flexibilis). Electio in angustiis mechanicis, electricalibus et designationibus tuis pendeat. Infra "quomodo/quare/quid" interrogationes "quaestiones ad te adiuvandum statuunt;
| consideratio | Clavis Quaeritur | Typical Ductu |
|---|---|---|
| Mechanica vis & Bending | Quantum inflectere vel inflectere tabulam experientiam in vita sua? | Utere rigido-flexo, si opus est crebris flexionibus vel valvis; FR4 si tabula plana manet. |
| Spatium & Pondus Coactus | Cur pondus vel firmitas critica? | Rigid-flex necessitatem connexorum et inter tabulas wiring reducere potest, spatio ac pondere salvis. |
| Pretium & Cede | Quod est opus tuum budget et expectata volumen? | FR4 simplicius et efficax in editis voluminibus est; Rigid-flex altiorem processum complexionem et sumptus habet. |
| Signum Integritatis & Layer Comitis | Quot ordines/quam densa sunt vestigia tua? | Utrumque comitem iacuit altum sustinere potest, sed rigido-flex iuvare potest fusis spatiis constrictis. |
| Scelerisque, Vibration, Reliability | Quare diuturnitatem et firmitatem prioritizare? | Rigid-flex saepe melius sub ictu et vibratione praestat, sed diligenter designari debet. |
Duos variantes nunc singillatim examinemus.

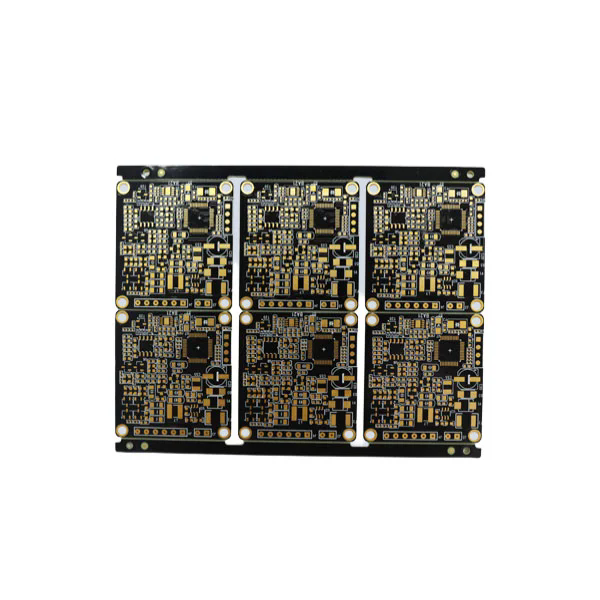

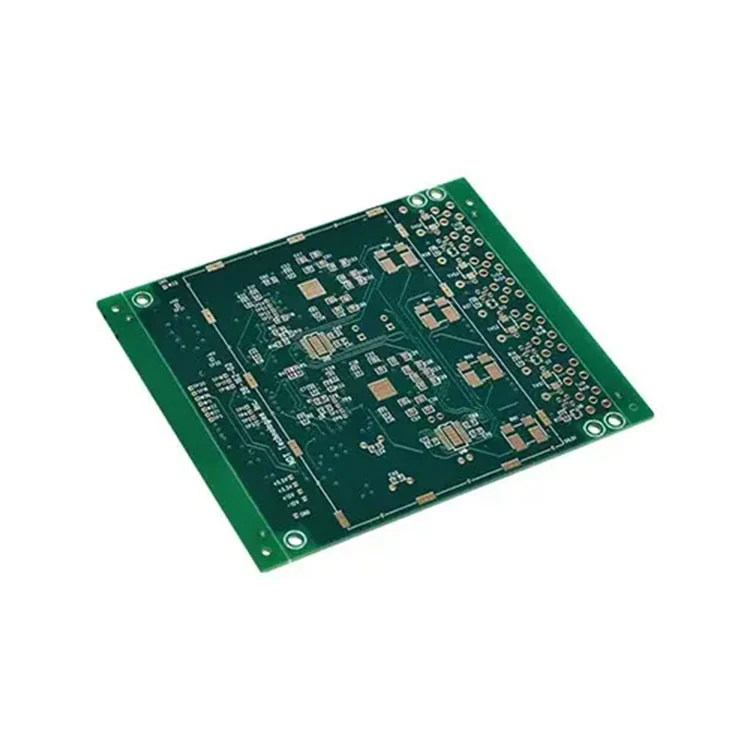

FR4 plerumque substratum pro rigidis PCBs. "FR" stat forFlamma Retardantet "4" est gradus materialis. Constat ex panno fibreglass cum epoxy resina ligante.
Infra mensam typicamFR4 PCBparametri (hi numeri varientur a elit et Tg gradu);
| Parameter | Valorem typicam / Range | Notae / Momentum |
|---|---|---|
| Dielectric constant (Dk) | 3.8 – 4.8 (ad 1 MHz) | Impedimentum affectat imperium et mora insignem. |
| Dissipatio factor (Df) | ~0.009 (ad 1 MHz) | Damnum tangens: Signum damnum in magno frequentia. |
| vi electrica | 800 – 1800 V/mil | Naufragii dieelectrici fortitudo. |
| Tg (Glass Temp transitio) | 130 °C, 140°C, 150°C, 170°C . | Superior Tg melior scelerisque commendat fidem. |
| Tabula crassitudine | 0.4 mm - 3.2 mm (communia) | Mechanica dependet / apta angustiis. |
| Crassitudo aeris | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz . | Gravius aes ad altiores venas percurrit. |
| Min vestigium / spacing | ~ IV mil (0.1 mm) vel melius | Dependet vestibulum facultas. |
| Superficiem metam | ENIG, HASL, OSP, immersio Ag, etc. | Affectio, solidabilitas, commendatio. |
Dolor electronics (smartphones, wearables, adjumenta)
Industriae imperium tabulae, AD, boards, power commeatus
Cum tabula plana manet sine plicatili seu flexo
Non potest flectere vel inflectere sine periculo rima seu delaminatio (ex rigido vitreo + epoxy structuram)
Pro compacto, multi-segmentum electronicarum egentibus inter se flexibilibus, rigido-flexo praeponi potest

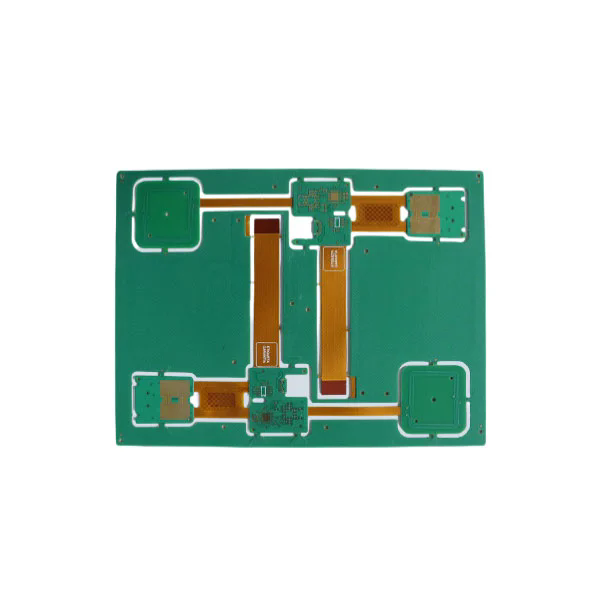

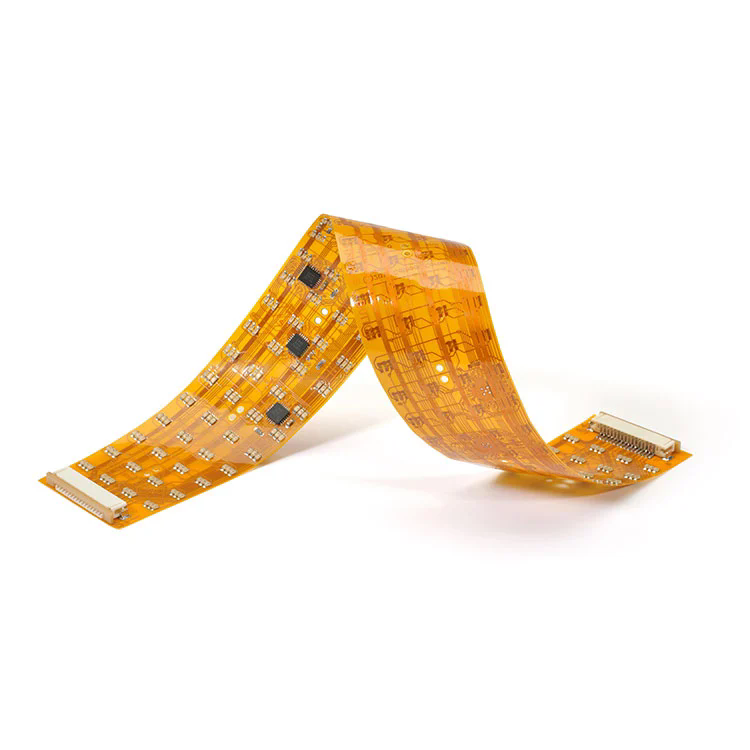

Rigidum-flex PCBcomponit sectiones circuii rigidas (typice FR4) et sectiones circuii flexibiles (polyimide, polyester, etc.) in una tabula integrata. Dat flexare, plicare, et 3D structuram conservare, rigidum subsidium ad ascendendum componentium.
Consilium diligenter zonas inflectere (radium flectere, tabulatum positis, transitus aeris) administrare debet.
Strati rigidi et flexi laminati sunt per compaginationem et adhaesionem moderatam curationes.
Materiae flexae typicae: membrana polyimide, membrana coverlay, stratis tenaces
Ovile angulus per iacum limitatur (exempli causa, polyimide saepe ~0.5-2° per iacuit).
Ex industria references:
| Item | Parameter / Capability | Notae |
|---|---|---|
| Rigidum + flex Board Crassitudo | 0.25 mm usque ad 6.0 mm (compositis) | Pendent accumsan accumsan et compages |
| Stratis | Ad XXXII strata in quibusdam designs | Multi- accumsan rigidum + flex combining |
| Min vestigium / spacing | 0.075 mm / 0.075 mm (≈ 3 mil). | Summus densitas inflectere regionem |
| Min foramen mole / codex magnitudine | 0.10 mm / 0.35 mm | Nam microvias, per foramina etc. |
| Max aeris crassitudine | 4 oz (pars rigida) | Ad sectionem rigidam gravibus excursus |
| Flexum aeris (pars flex) | 0.5 – 2 oz | Levius aeris in flex area |
| Superficiem metam optiones | ENIG, baptismum Ag, OSP, HASL, etc. | Nam et rigidi et inflectunt sectiones |
| Adhaesio & lamination | Special adhaesio prep (plasma, oxydatum brunneum) | Ut flex-rigidum compages |
Praeclara in altum vibratio, concussa, spatia coacta (exampla aerospace, medicinae machinas)
Reducit / eliminat connexiones et inter tabulas wiring
Coetum simpliciorem facit functiones rigidas et flexibiles integrando in una parte
Patitur 3D circa valvis vel multi-planum structuram
Altior fabricandi multiplicitas, maior periculum cedit
Consilium consilium requirit praesertim in zonis flexis (radium flexum, subsidio accentus)
Pretium per tabulam altior est, sed sumptus ratio ad pauciores nexus, retinacula, gradus conventus reducere potest
Q1: Quam crassa PCB sit in applicatione mea?
A1: PCB crassitudo pendet a angustiis mechanicis, scelerisque ac spatii angustiis. Typica FR4 tabulae rigidae ab 0.4 mm ad 3.2 mm vagantur. In consiliis rigido-flexis, crassitudine coniuncta, saepe inter 0,25 mm ad 6.0 mm. Tenuior tabula, flexibilitas magis, sed stabilitas mechanica decrescit.
Q2: Quid elige rigid-flex per singulas rigidas et inflectere tabulas?
A2: Rigid-flex redigit connexiones, wiring, et conventus gradus; melioris firmitatis sub vibrationibus, et 3D plicarum compactum efficit. Utrasque rigidas zonas ascendentes et flexibiles sectiones in una tabula integrat.
Q3: Quae electrica proprietates FR4 maxime afficiunt signo integritatis?
A3: Constans dielectric (Dk) impedit velocitatem ac propagationem; dissipatio factor (Df) signum detrimentum afficit, praesertim in magna frequentia; aeris crassitudo et vestigium geometriae etiam partes criticas exercent.
AtFanyway, we specialize in designing and fabricandi summus perficientur Printed Circuit Board solutions tailored to rigorous applications. Utrum vexillum rigidum FR4 PCBs vel complexum rigidi-flex tabularum, machina nostra turma applicat decennia peritia ad optimize extensionem, acervum, materiam lectionis, et consilium fabricandi.
Strictioris qualitatis et constantiae signis adhaeremus, normas IPC conformes et processuum processuum provectam sicut HDI, microvia, et impedimentum moderatum sustinemus. Nostra competitive ora iacet in conpensatione sumptus, cede, et provectus capacitas pro vestra producti necessitates.
Si exploras utrum FR4 vel rigido-flexo in proximo tuo consilio uti vel prototypo vel productione scalae opus sit, paratus est Fanyway adiuvare.Contact ushodie ut de tuo consilio exigentiis disseras et prolationem accipias.
